本產(chǎn)品以含氟基團（-（CF2）CF3）和含羥基硅樹脂作為成膜物質，利用氟材料表面能低、摩擦系數(shù)小，耐沾污性、耐化學品性、耐腐蝕性和有機硅材料良好的耐老化性能、絕緣性能、憎水性等，運用核殼工藝，采用無機納米材料來雜化高分子材料，并輔予一定的助劑和有機溶劑的混合物制備而成。

產(chǎn)品應用：
多功能絕緣子防護劑RS-80主要應用于電力設備外絕緣（玻璃絕緣子、瓷絕緣子、復合絕緣子、防污閃涂層）表面的清污、防護工作，對鋼構設備表面防止氧化腐蝕同樣有效。使用RS-80清潔后，可提高設備表面自潔性能和防污閃性能，并且對設備抗覆冰、防凍雨有一定的功效。使用多功能絕緣子防護劑RS-80清洗后，在被清洗物件表面形成一層低表面能的納米級保護膜，使設備光亮如新。多功能絕緣子防護劑RS-80可修復老化的（復合絕緣子、防污閃涂料）表面，使其達到初始表面性能，同時提高其表面的自潔性能。

技術指標：
1、外觀：清澈透明狀液體、無雜質。
2、清潔效果：清洗效果良好、對油垢類污染物尤為適用；無腐蝕性物質、對設備及被清潔表面無損害。
3、憎水性：涂層表面憎水性為HCl級。
4、自潔性能：涂層與模擬污層的剝離強度小于3Kpa（1級）。
5、耐老化性能：產(chǎn)品通過5000小時人工加速老化試驗。
6、附著力：涂層與瓷釉或玻璃表面的附著力用劃圈法檢測為1級。
7、耐化學試劑性:在25℃的酸、堿、鹽試劑（3%）中作用24h，無脫落、起皺、起泡、變色等現(xiàn)象。
8、耐油性:在100℃的變壓器油中作用24h，無脫落、起皺、起泡、變色等現(xiàn)象。
9、工頻濕閃絡電壓對比試驗:有涂層絕緣子的工頻濕閃絡電壓相對無涂層絕緣子的濕閃絡電壓無降低。
10、耐污閃性能（鹽霧法試驗）：在20kg/m3及以上鹽度下，相同試驗條件的有涂層絕緣子的污閃電壓U1相對無涂層絕緣子的鹽霧法污閃電壓U2之比大于2.0（可提高污閃電壓2倍以上）。
11、表干時間:表干時間小于15分鐘（25℃±2℃，40%~70%RH）。
12、固化時間（實干）:固化時間小于45分鐘（25℃±2℃，40%~70%RH）。
13、完全交聯(lián)時間:涂層完全交聯(lián)時間為7天。
14、防凍雨覆冰性能:有涂層的絕緣子相對無涂層的絕緣子具有延緩凍雨覆冰的效果，在化冰時具有加速剝離的作用。

產(chǎn)品特性：
1、經(jīng)濟性：每公斤多功能絕緣子防護劑理論數(shù)據(jù)可清潔絕緣子30片以上。

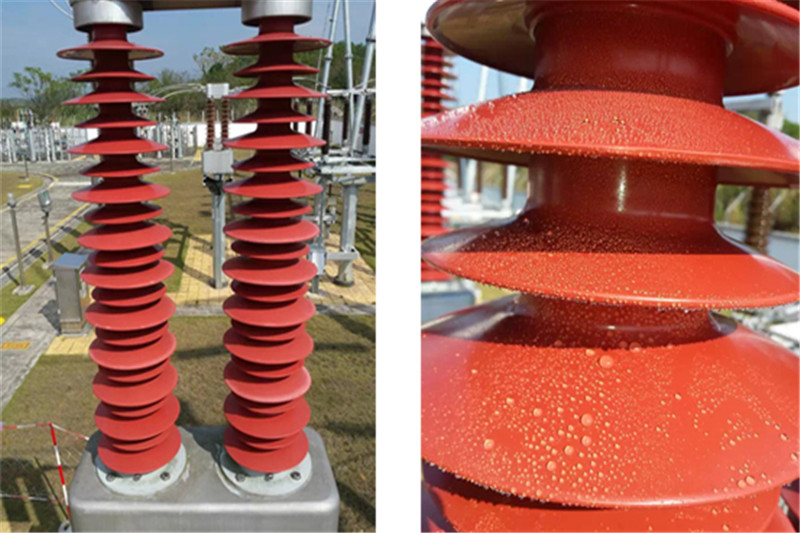

2、低表面能、良好的憎水性、具有一定的超疏水性能。
3、去污力強、清潔效果好，對油垢性污染物特別有效。清洗后的殘留物會在被清潔物體表面形成的納米材料保護膜，從而使被清潔物體表面具有憎水、自潔、提高絕緣性等功能，實現(xiàn)了綜合功效。
4、絕緣性能好，每毫米擊穿場強大于18kV。
5、防污閃性能良好，提高耐濕閃電壓2倍以上。

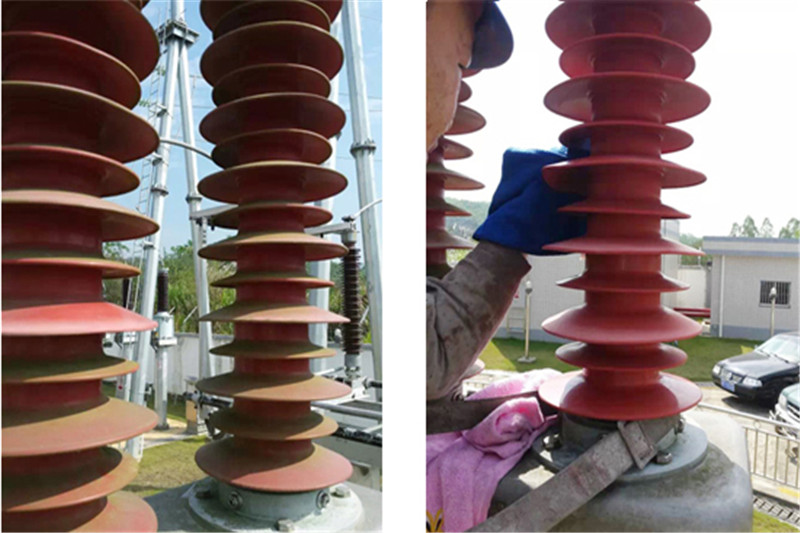

絕緣子PRTV涂層表面的清潔與修復
